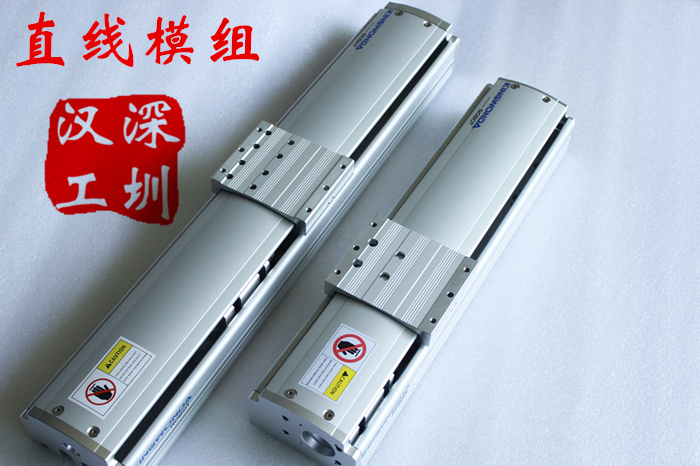

直線模組、線性模組、滑臺
說明：產品資料pdf+cad+3d等圖紙請聯系客服索取，謝謝！

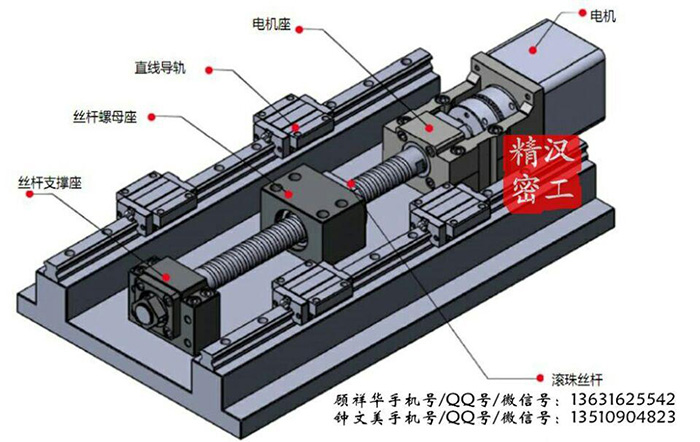

1.線性模組主要部件：
（1）原裝臺灣上銀直線導軌
（2）臺灣進口原裝TBI滾珠絲杠
（3）原裝日本或臺灣軸承座
（4）原裝日本軸承
（5）日本歐姆龍光電開關，開關數據線
（6）電機座
（7）可根據客戶指定配件品牌裝配出貨
例如100mm,135mm.....
②螺距指定
例如：5mm,10mm,16mm,20mm.....
③有效行程
例如：100mm,150mm,200mm......
④負載，速度
最大載重值？KG，最快速度？mm/s
⑤重復定位精度
±0.04mm,±0.02mm,±0.01mm...........
⑥剎車
水平安裝：無剎車 垂直安裝：帶剎車
⑦電機品牌及型號（客戶自行購買）
步進電機（雷塞，安川....），伺服電機（上銀，臺達，松下，三菱..........）
⑧電機安裝方式
內置，直接外接，側裝...................
3.線性模組應用舉例：
1.噴漆作業
利用線性模組可精確定位且穩定運轉之特性
2.CCD影像視覺檢測裝置
利用線性滑臺模組高定位精度及告訴運轉穩定度之特性，可用來執行外觀之AOI檢查
3.表面處理
利用滑臺可等速且穩定之移動特性，可將工件掛于滑臺上浸入溶劑內，可順利執行表面處理之作業
4.PCB基板噴字
利用滑臺可等速且穩定之移動特性，可將基板固定于滑臺移動座上來執行噴字作業
5.PCB電路板切割作業
利用滑臺可等速且穩定之移動特性，搭配切刀機構來執行裁切之作業
6.部品組立作業
利用伺服滑臺可多點定位及定位準確之特性，可順利執行零件組立作業
7.生產線搬運作業
利用模組高負荷及可告訴運轉之特性，可用來執行輸送帶上之物品搬運作業
8.包裝整列作業
利用單軸機器人高定位精度之特性，可用在輸送帶上做整列之動作
9.大型物品取放作業
利用機器人高負荷及高定位精準之特性，可用來取代人工執行大型物品搬運作業
10.工具機加工取放作業
利用線性模組高定位精度及高速運轉穩定度之特性，可搭配工具機來執行加工件上下料之取放機構
11.IC打印工作
利用滑臺可等速且等距移動之特性，來執行雷射打印之作業
12.IC取放整列
13.自動焊錫作業
利用伺服滑臺高定位精度及高穩定度之特性，可執行復雜之電路板零件的焊錫作業
14.大型LCD玻璃基板涂膠設備
使用龍門連接之設計方式，將膠槍固定于Z軸上即可用來使用高速涂膠之作業
15.繞線機裝置
利用滑臺可高精度準確移動及定速運轉之特性
4.線性模組后期保養注意事項
一、保養方法：
（一）本公司線性模組出貨前，在動態及靜態方面均采取科學的嚴格品質管制，確保產品嚴格按照客戶的要求。
（二）每月保養時可同時檢查Sensor的檢知光電區是否有異物或灰塵，如果有，可以用干式無塵布擦拭。
（三）客戶于滑臺正常使用二個月后，進行第一次保養，以后采每月保養一次，確保滑臺之順暢。
（四）保養所使用潤滑油規格簡單介紹
3.無塵系列保養油為無塵專用潤滑油。
